LED信号灯基板

LED信号灯基板ユニット専門メーカーとして標準化を行い短納期対応継続中
主な納入先は電鉄会社様、産業機器メーカー様にご愛顧いただいております。

信号灯基板ユニット各種詳細はこちら。（PDF）

AC100V仕様
基板外形 135mm角　発光面110 Φ　　発光色赤、黄、青緑、白色
5ΦLED　80個搭載　基板両面黒レジスト処理
仕様はこちらこちらを参照ください。（PDF）

MR1105-80AR

お問合せ・ご注文はこちらからどうぞ！

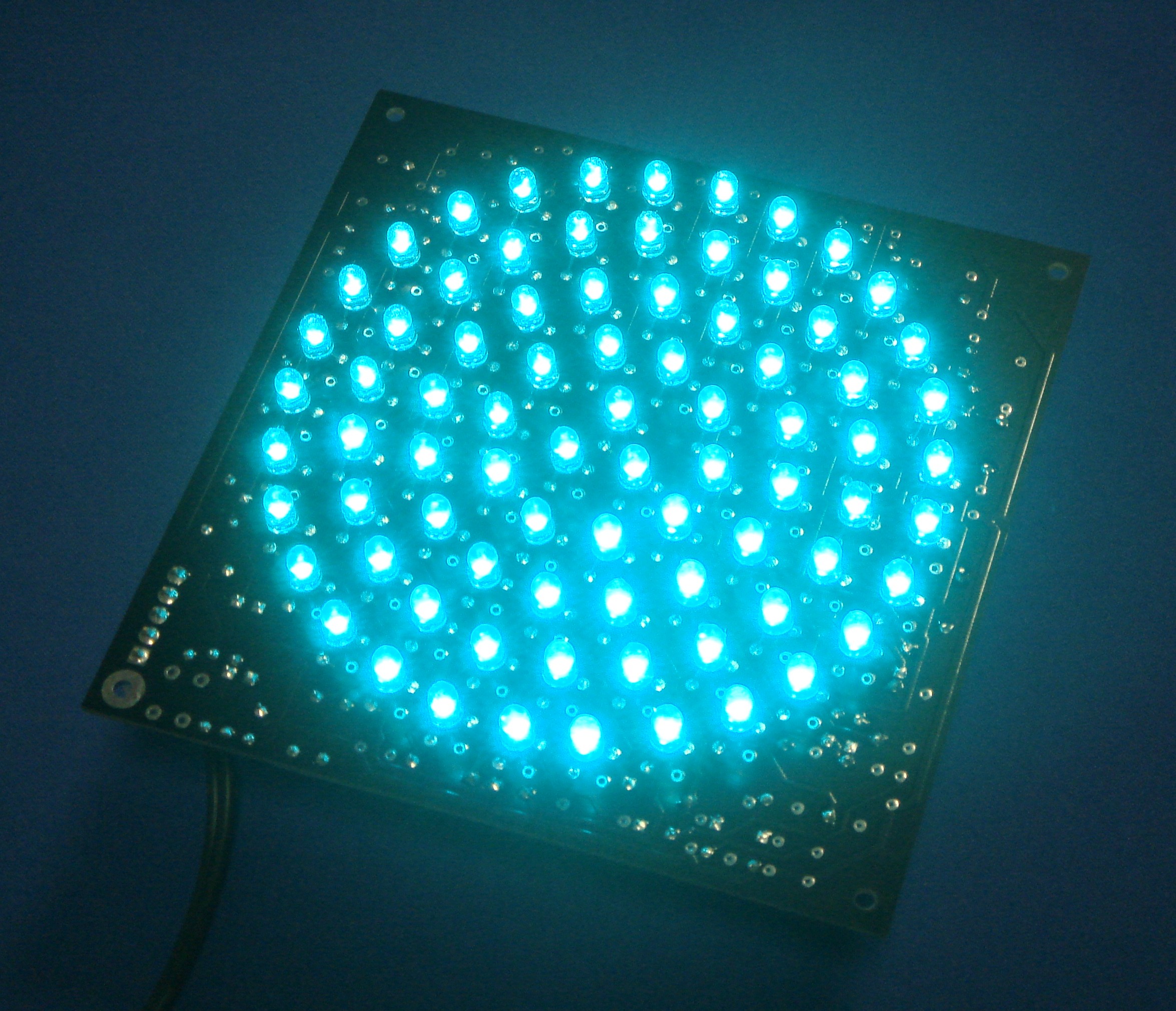

DC24V仕様
基板外形 135mm角　発光面110 Φ　赤、黄、青緑、白色
5ΦLED　80個搭載　基板両面黒レジスト処理
仕様はこちらを参照ください。（PDF）

MR1105-24C

お問合せ・ご注文はこちらからどうぞ！

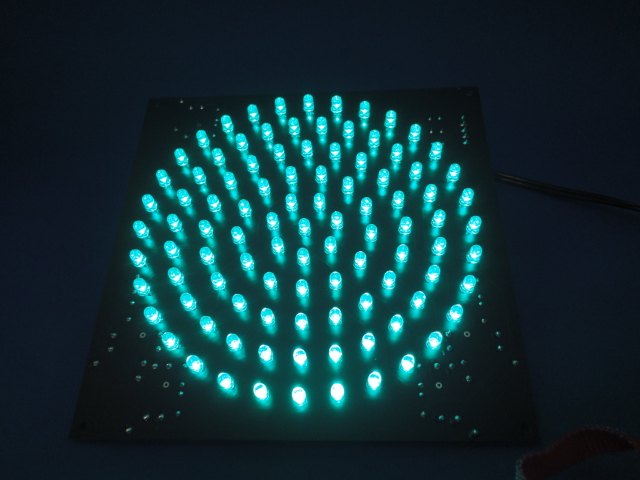

AC100V仕様
MR1505-100Aシリーズ
基板外形 180mm角　発光面150 Φ　赤、黄、青緑、白色
5ΦLED　100個搭載　基板両面黒レジスト処理
仕様はこちらこちらを参照ください。（PDF）

MR1505-100A

お問合せ・ご注文はこちらからどうぞ！

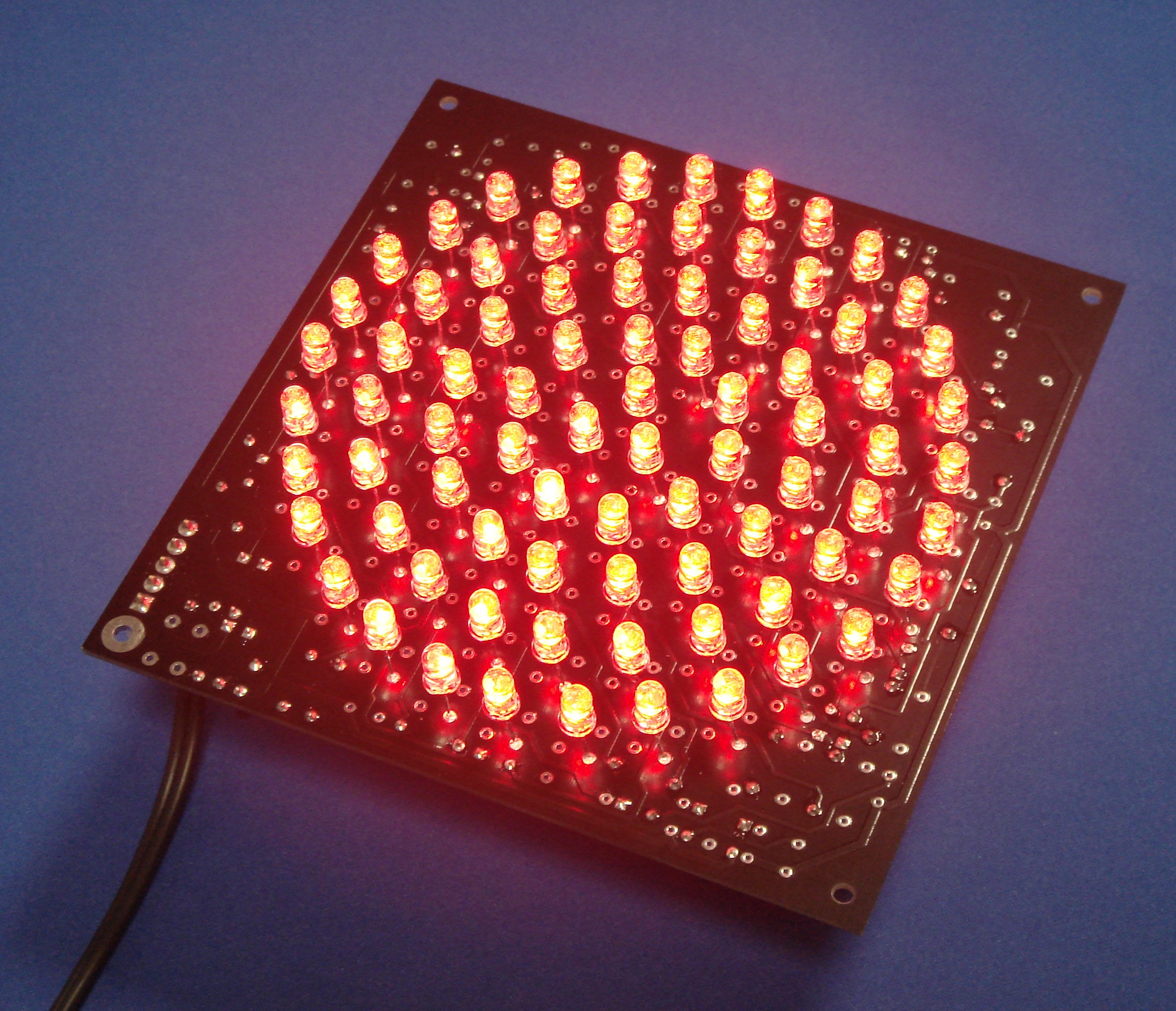

DC24V仕様
基板外形 180mm角　発光面150 Φ　赤、黄、青緑、白色
5ΦLED　100個搭載　基板両面黒レジスト処理
仕様はこちらを参照ください。（PDF）

MR1505-24C

お問合せ・ご注文はこちらからどうぞ！

AC100V仕様
基板外形 280mm角　発光面250 Φ　赤、黄、青緑、白色
5ΦLED　160個搭載　基板両面黒レジスト処理
仕様はこちらを参照ください。（PDF）

MR2505-160

お問合せ・ご注文はこちらからどうぞ！

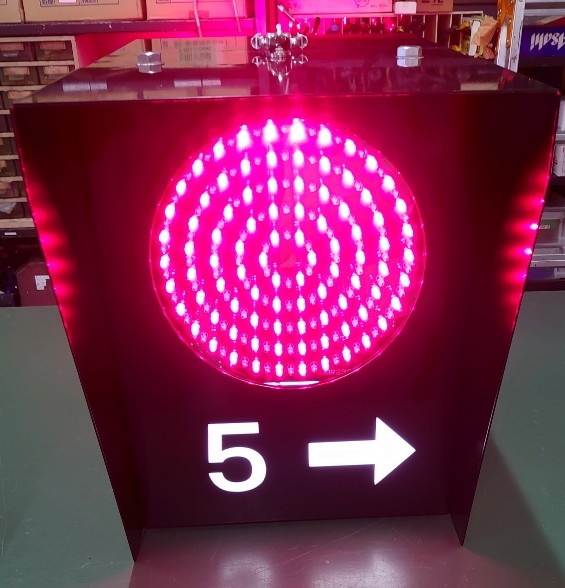

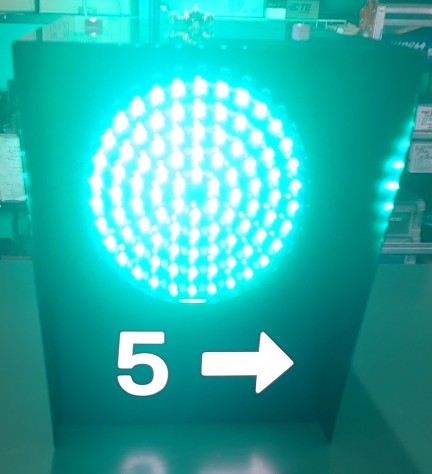

	MR180-120AGR　AC100V　180mm角　2色（赤60個・青緑60個）表示	AC100V仕様 MR180-120AGR　　180mm角　2色切替表示５ΦLED 交互配列　赤60個・青緑60個搭計120個搭載 2回路独立方式　基板両面黒レジスト処理仕様はこちらを参照ください。（PDF）
MR180-120AGR

お問合せ・ご注文はこちらからどうぞ！

	MR230-180AGR　AC100V　230mm角　2色（赤・青緑）表示	AC100V仕様 MR230-180AGR　　180mm角　2色切替表示５ΦLED 交互配列　赤90個・青緑90個搭計180個搭載 2回路独立方式　基板両面黒レジスト処理仕様はこちらを参照ください。（PDF）
MR230-180AGR

お問合せ・ご注文はこちらからどうぞ！

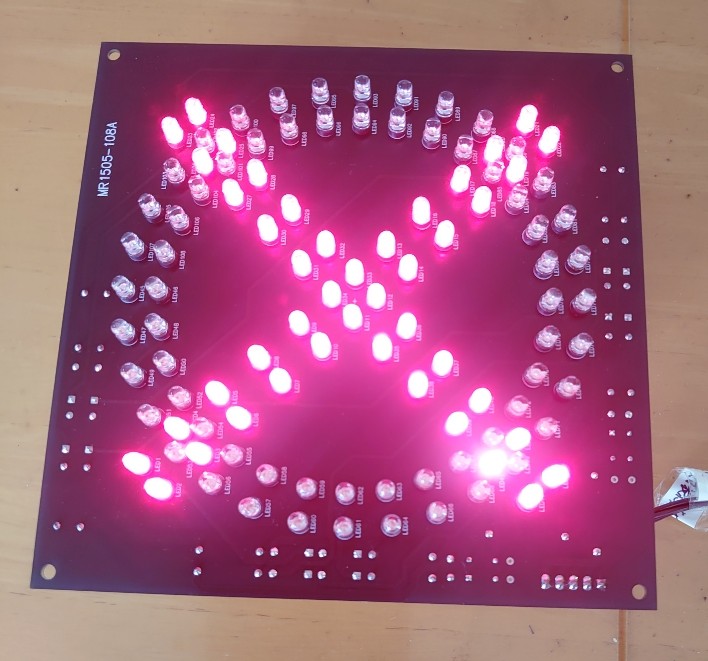

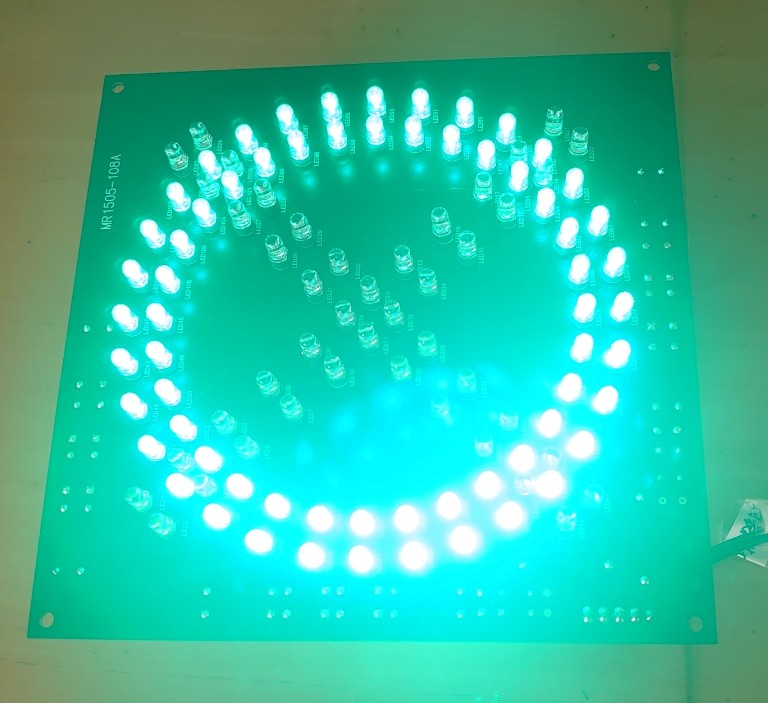

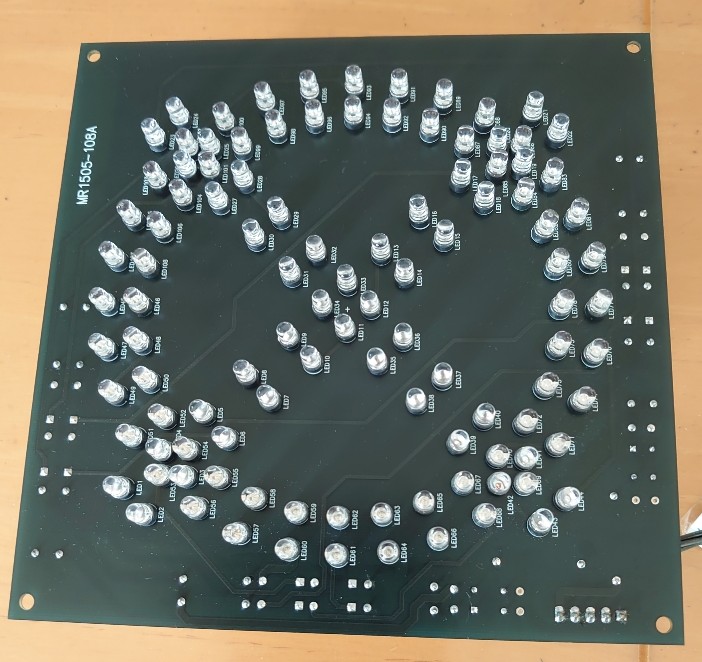

	MR1505-108AOX　AC100V　180mm角〇（青緑）×（赤）表示	AC100V仕様 MR1505-108AOX　AC100V　180mm角〇（青緑）64個　　×（赤）44個　計108個搭載 2回路独立方式仕様はこちらを参照ください。（PDF）
MR1505-108AOX
